Installieren
Nachdem die .tar-Datei entpackt wurde, wird das Programm xsetup.exe gestartet.

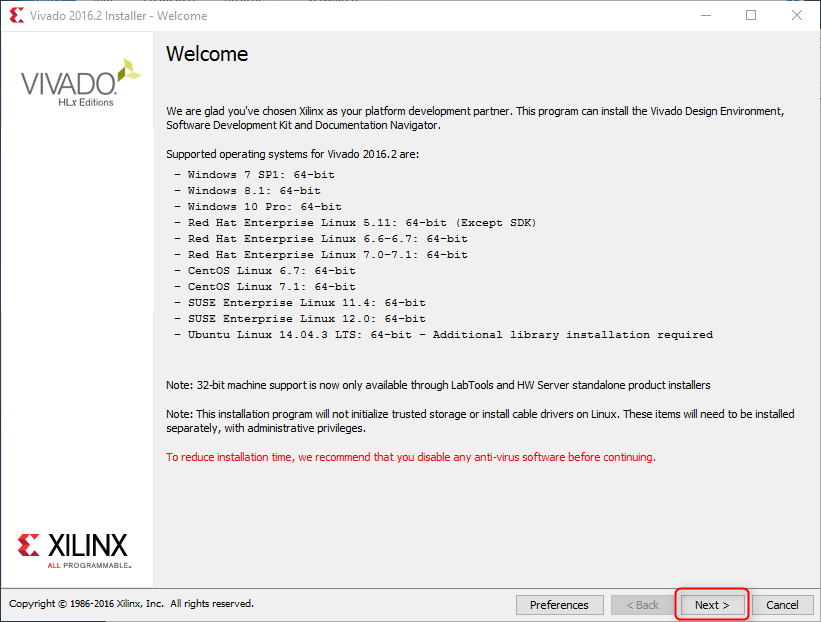

Vivado Design Suite Installation (1)Überspringen Sie den Willkommensbildschirm...

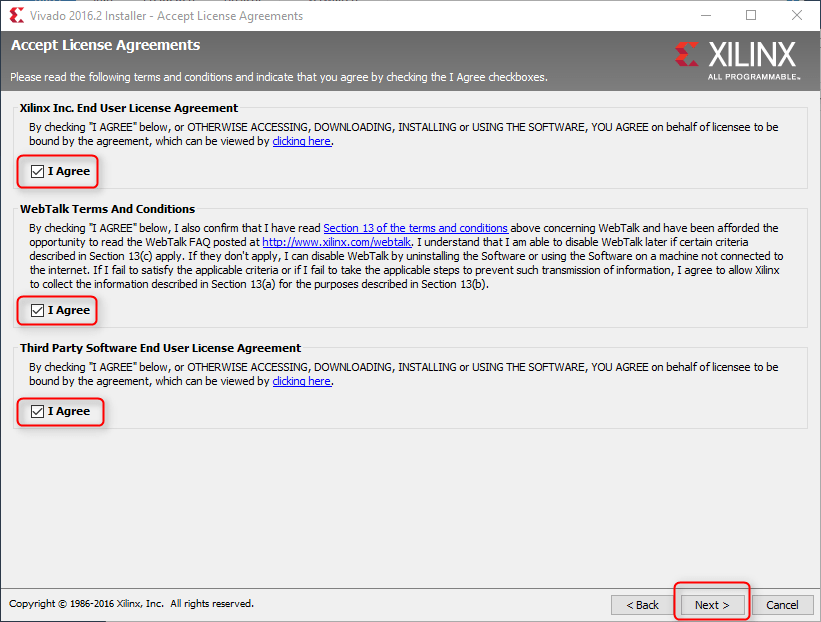

Vivado Design Suite Installation (2)und akzeptieren die Bedingungen.
Vivado Design Suite Installation (3)Wählen Sie das zu installierende Paket. Wenn Sie das ZYBO Board mit Zubehör oder das ARTY Board gekauft haben, ist ein Gutschein für die Design Edition vorhanden ansonsten wählen Sie die WebPACK Edition.
Vivado Design Suite Installation (4)Selektieren Sie das Software Development Kit, um Projekte mit dem Zynq-Prozessor und dem MicroBlaze Prozessor erstellen zu können.
Optional können Sie nicht benötigte FPGA-Familien abwählen.
Vivado Design Suite Installation (5)Der Installationspfad kann geändert werden, für diesen Kurs beziehe ich mich aber immer auf den Standardpfad.
Vivado Design Suite Installation (6)Normalerweise muss noch das Verzeichnis erstellt werden.
Vivado Design Suite Installation (7)Nach der letzten Bestätigung wird die Installation gestartet. Diese zieht sich über einen geraumen Zeitraum hin.
Vivado Design Suite Installation (8)Am Ende der Installation werden noch die Programmieradapter installiert. Folgen Sie dazu den Anweisungen.
Vivado Design Suite Installation (9)
Vivado Design Suite Installation (10)
Vivado Design Suite Installation (11)Dann ist die Installation beendet und ein Fenster für die Lizensierung geht auf.
