Verwendete Hardware
Dieser Xilinx-Kurs basiert auf einem von zwei Low-Cost Boards:
Hardware | Enthaltenes FPGA | Entwicklungs-umgebung | ca. netto Preise (FPGA/Board) |
---|---|---|---|
ZYBO | Zync 7010; 667 MHz dual ARM Cortex A9; 35.200 Register; 240 kBit Blockram; 80 18x25 Bit Multiplizierer Dieses Board enthält ein sehr günstiges FPGA mit ARM-Prozessor. Für diesen Kurs ist es optimal da es sowohl reine FPGA Entwicklung als auch mit dem ARM-Prozessor System-on-Chip-Entwicklung erlaubt. Der auf dem Chip enthaltene FPGA-Teil ist ein Artix-7 FPGA. Man kann mit diesem Board auch reine FPGA-Designs ohne ARM Prozessor realisieren. | Vivado | 55/190 € |
ARTY | XC7A35T: 41.600 Register; 1.800 kBit Blockram; 90 18x25 Bit Multiplizierer | Vivado | 43/105 € |
Fast alle Projekte des Kurses können mit dem ZYBO Board realisiert werden.
Es gibt allerdings auch Projekte, die den Microblaze Softprozessor von XILINX zusammen mit DRAM und Ethernet-Schnittstelle behandeln. Diese Struktur ist nicht zum ZYBO-Board kompatibel und richten sich an Entwickler, die auf einem Standard-FPGA ein komplexeres Prozessorsystem integrieren möchten.
ZYBO: Zynq™-7000 Development Board
Herstellerbezeichnung: 410-279P-KIT
Projekte die sich auf diese Hardware beziehen haben das Präfix Zybo_
Sollten Sie das ZyBo-Board selber bestellen wollen, achten Sie darauf es zusammen mit dem Accesory Kit zu bestellen. Das enthält einen Voucher für wertvolle Features der Entwicklungsumgebung.

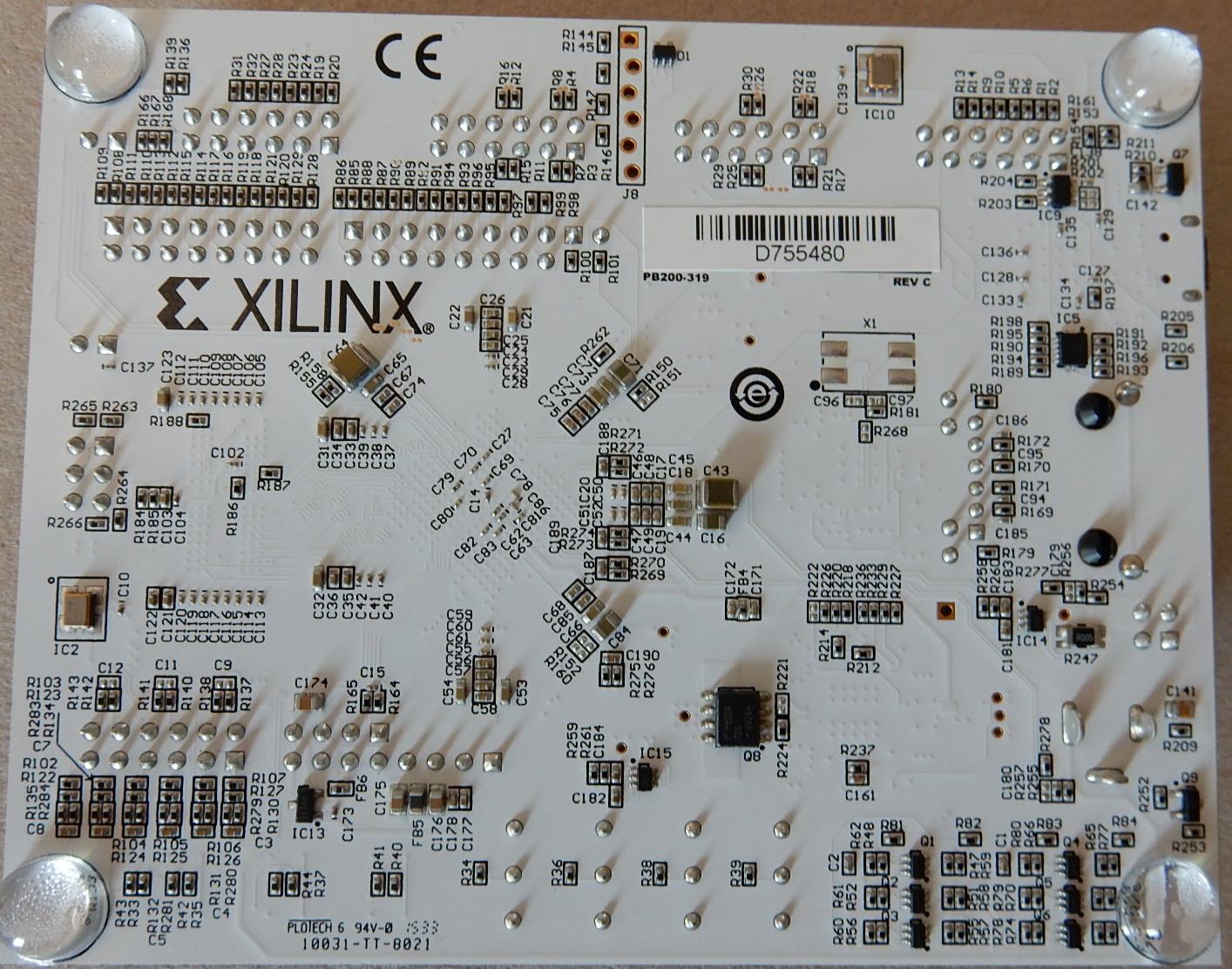

ARTY: Artix-7 35T FPGA Evaluation Kit
Herstellerbezeichnung: 410-319
Projekte die sich auf diese Hardware beziehen haben das Präfix Arty_
Dieses Board wird mit einem Gutschein für die Vivado Design Edition, Device-Locked auf den Artix-7 XC7A35T FPGA ausgeliefert.
